腰輪流量計量表/羅茨流量計量表

優質腰輪流量計量表/羅茨流量計量表廠家為您提供較全的產品資料，屬于腰輪流量計優質產品，我們有豐富的流量測量計量方案設計經驗，更多有關腰輪流量計量表/羅茨流量計量表廠家、報價選型號等服務可以隨時聯系我們。

廠家報價：15222906608

作者：流量計廠家發布日期：2018-10-30 點擊：人次

腰輪流量計量表/羅茨流量計量表型號生產報價廠家，本流量儀產品型號屬于腰輪流量計分類，更多的腰輪、羅茨、流量控制儀直銷價格報價歡迎您來電咨詢，下面是腰輪流量計量表/羅茨流量計量表產品資料詳情。

腰輪流量計

腰輪（羅茨）流量計是用于對管道中流量進行連續或間歇測量的高精度計量儀表。它具有精度高、可靠性好、重量輕、壽命長、安裝使用方便等特點，是容積式流量計的典型。

腰輪流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。腰輪流量計特點是壓力損失小，量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定工作。插入式腰輪流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想腰輪流量計的流量儀表。RY-LUCB插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。

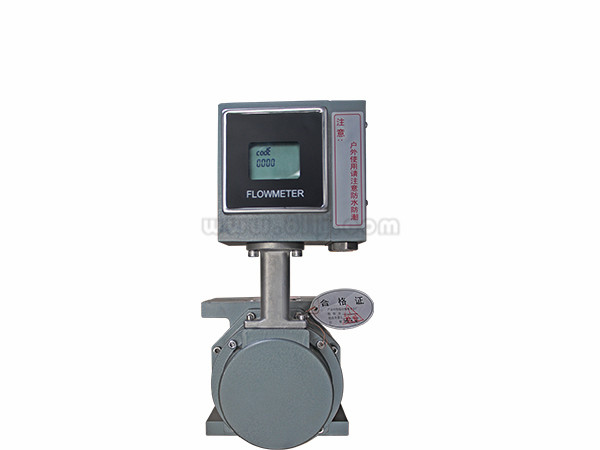

羅茨流量計

腰輪流量計又叫羅茨流量計，其結構特征為：在流量計的殼體內有一個計量室，計量室內有一對或兩對可以相切旋轉的腰輪。在流量計殼體外面與兩個搜輪同軸安裝了一對傳動齒輪，它們相互嚙合使兩個腰輪可以相互聯動。

腰輪流量計的工作原理可以從圖2一1中的4個過程來分析。首先在結構上，由腰輪的外輪腳和流量計殼體的內壁面可以組成其有一定容積的“斗”空間.我們稱為“計量室”。當有流體通過流量計時，在流量計進出口流體差壓的作用下.兩腰輪將按正方向旋轉。在圖2一1(1)中，由腰輪Q1和殼體形成一封閉的計量室。該計量室內所充滿的流體是腰輪從進口連續流體中分隔而成的單個體積。從接輪受力分析可以看出，此時腰輪Q1為主動輪.而Q2所受流體壓力相互平衡.不產生旋轉力。所以為從動輪。由Q1帶動Q2旋轉到圖2一1(2)所示位置時，將計量室中的流體排向流量計出口。從腰輪受力分析可以看出.此時兩個腰輪上都產生沿圖中箭頭方向的旋轉力.使兩腰輪旋轉到圖2一1(3)的位置。此時與(1)的狀態相反。由腰輪Q2與和殼體形成一封閉的計量室.該計量室內所充滿的流體是腰輪從進口連續流體中分隔而成的另一單個體積。而且.從腰輪受力分析可以看出，此時腰輪Q2為主動輪，而Q1所受流體壓力相互平衡，不產生旋轉力，所以為從動輪。由Q2帶動以旋轉到圖2一1(4)所示位工時.將計量室中的流體又排向流盆計出口。與((2)的狀態一樣，此時兩個腰輪上都產生沿圖中箭頭方向的旋轉力，使兩眼輪繼續旋轉到圖2一1(1)的位置。到此時，兩接輪轉子共旋轉了180'。有兩個計量室的流體一被排向流量計出口。

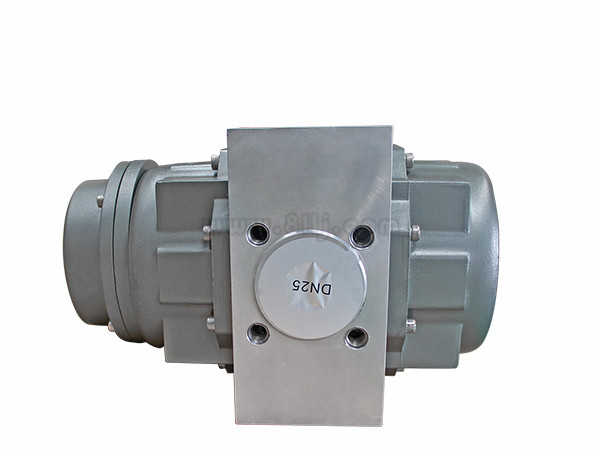

腰輪流量計

隨著腰輪從狀態(1)到(4)繼續旋轉，就不斷有流體被側且元件分隔并從進口送到出口。只要知道計量室空間的容積。和記錄腰輪的轉動次數N.就可得到通過流盆計的流體體積V.顯然，對于腰輪流量計

V=4Nv (2一2)

腰輪流量計能用于各種清潔液體的流量測量，尤其適用于油品計量，也可制成測量氣體的流量計。它的計zui準確度高，可達0.1-0.5級。其主要缺點有:體積大、笨重.壓損較大.運行中振動較大等 .利用互成45度角的兩對腰輪結構,可以大大減小運行中的振動噪聲。

腰輪流量計產品設計新穎，外形美觀。具有重量輕、精度高，安裝使用方便等特點。是容積式流量計的典型產品之一。

腰輪流量計主要用于油庫發油平臺、碼頭、水上加油站進行裝車、裝船、售油計量、定量發貨、原料進出計量、燃料消耗等方面。

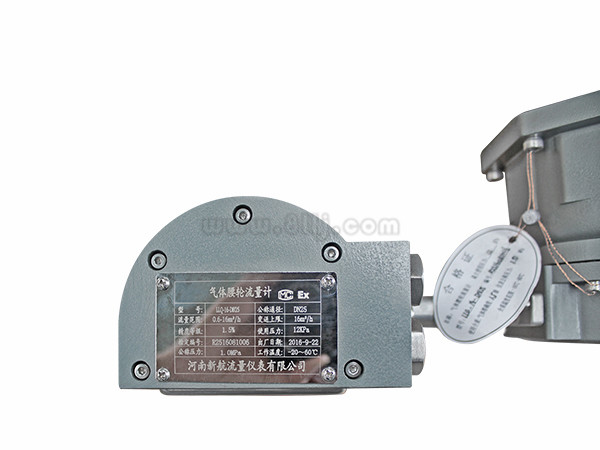

羅茨腰輪流量計

腰輪流量計在使用過程中經常會出現以下問題：

1、表頭卡或計數不準。

2、磁性聯軸器消磁。

3、發訊器安裝不到位。

4流量計殼體螺絲滲油等。

在實際生產過程中，導致流量計故障停運因素主要是：

1、發訊器安裝不符合要求。

2、維護保養不到位。

3、責任心不強。

影響流量計準確度的因素有粘度、溫度、壓力、流量、雜質等因素，由于原油是一種物理性質隨著溫度和壓力變化的液體，比如粘度、密度、體積等，原油的這種物理性質，對它的計量是有一定的影響。

腰輪流量計密度檢查

腰輪流量計精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于腰輪流量計貿易結算、產品交接和能源計量的場合，氣體流量傳感器應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，氣體流量傳感器根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式渦輪流量計。

公稱通徑 mm	流量范圍 m3/h	始動流量 m3/h	zui大壓損 Pa	公稱壓力 Mpa	耐溫 ℃
32	0.8-16	0.05	120	1.0	-20～80
	1-20	0.05	120	1.0	-20～80
40	1.5-30	0.07	130	1.0	-20～80
	1.5-40	0.07	180	1.0	-20～80
50	1-60	0.07	180	1.0	-20～80
	1.2-85	0.07	210	1.0	-20～80
80	1.4-100	0.07	220	1.0	-20～80
	1.2-140	0.08	220	1.0	-20～80
	2.9-200	0.15	220	1.0	-20～80
100	3.1-250	0.11	240	1.0	-20～80
	2.7-300	0.11	280	1.0	-20～80
	4.1-450	0.11	300	1.0	-20～80
	4.5-500	0.11	540	1.0	-20～80
150	8.1-650	0.65	580	1.0	-20～80
	10-800	0.76	590	1.0	-20～80
	12.5-1000	0.76	600	1.0	-20～80
	13.3-1200	0.76	700	1.0	-20～80
200	31-1600	1.15	650	1.0	-20～80
250	75-3000	8.00	450	1.0	-20～80
