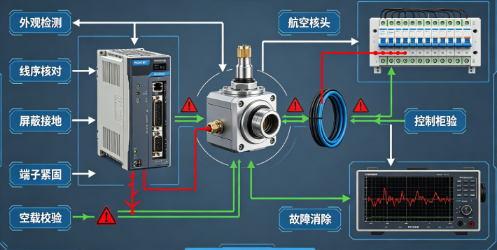

設備運行中伺服驅動器頻繁報編碼器斷線、信號異常、原點丟失、定位偏移，大多源于編碼器接線線路破損、端子接錯、屏蔽接地失效等問題。編碼器作為伺服位置反饋核心，接線出現任何異常都會直接造成設備停機、加工報廢。掌握標準化伺服電機驅動器編碼器接線故障處理流程，可快速定位線路問題，恢復伺服精準運行。

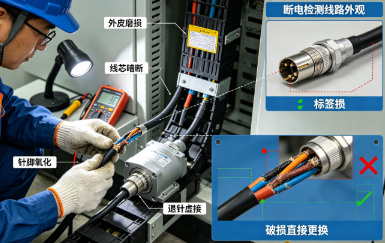

1、斷電檢測線路外觀，排查物理破損

處理伺服驅動器編碼器故障第一步斷電放電，拆解控制柜拖鏈區域線纜。長期往復彎折易出現線芯暗斷、外皮磨損，逐段檢查線纜有無擠壓、開裂、拉扯痕跡，查看航空插頭針腳變形、氧化、退針，破損線纜直接更換，排除物理斷線類故障。

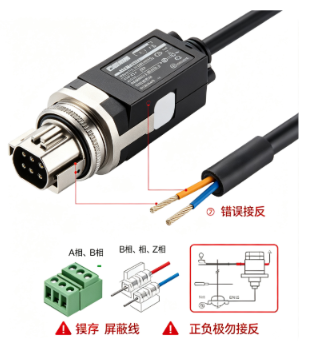

2、核對線序定義，修正錯接反接問題

編碼器電源線、A/B/Z相、通訊線、屏蔽線線序不可混淆，正負極接反會直接燒毀編碼器。對照驅動器說明書核對每根線對應端子，區分增量式與絕對值編碼器接線邏輯，重新規范壓接端子，杜絕線序錯誤引發伺服驅動器持續報警。

3、處理屏蔽接地，消除電磁信號干擾

動力電纜與編碼器線同槽走線、屏蔽懸空是信號跳變主要誘因。編碼器屏蔽層單端接柜體接地排，強弱電線纜分開布線，遠離接觸器、變頻器等干擾源，減少雜波干擾造成的反饋信號失真，穩定伺服驅動器位置采集信號。

4、緊固端子插頭，修復虛接接觸不良

設備長期震動會造成插頭松動、端子虛接，出現間歇性編碼器報警。逐一鎖緊航空插頭鎖扣、接線端子螺絲，清理端子表面油污氧化層，針腳松動變形需更換插頭，保證編碼器反饋回路持續導通無間斷。

5、通電空載校驗，確認故障徹底消除

接線整改完成后空載上電，查看驅動器編碼器監控界面，脈沖波形穩定無丟波、無跳變，無故障代碼即為修復。連續往復運行半小時無報錯，再投入帶載生產，定期檢查拖鏈內線纜磨損情況，降低編碼器接線故障復發概率。
