自動化設備運行時常出現定位偏移、脈沖丟失、伺服隨機報警等問題，多數由交流伺服驅動器脈沖指令信號干擾導致。強電動力線纜、變頻器、接觸器產生電磁輻射，會扭曲脈沖波形，影響設備加工精度與運行穩定性。掌握標準化抗干擾整改方法，從布線、接線、參數、硬件多維度處理，可徹底根除脈沖信號干擾故障，下文分享現場成熟解決方案。
1、規范強弱電分開布線，切斷干擾源頭
布線是解決交流伺服驅動器脈沖指令信號干擾最基礎手段。脈沖信號線屬于弱電信號，需與伺服動力線、變頻器線纜分開敷設，兩者間距保持30cm以上，交叉走線需垂直交叉，禁止平行長距離鋪設。脈沖線纜選用雙絞屏蔽專用線，減少外界磁場對脈沖指令信號的耦合干擾，從源頭降低電磁輻射影響。

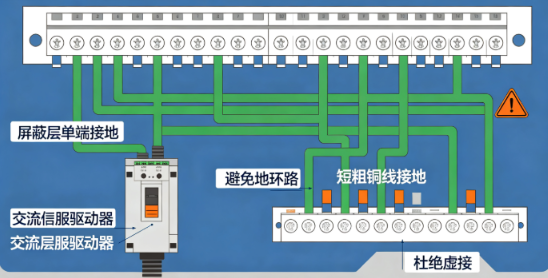

2、屏蔽層單端接地處理，消除環路干擾
很多脈沖信號異常源于接地方式錯誤，處理交流伺服驅動器脈沖指令信號干擾時，屏蔽層僅在控制器或驅動器單端接地，電機與設備側屏蔽層懸空，避免形成接地環路產生壓差干擾。接地端子采用短粗銅線連接設備接地排，杜絕虛接、長線接地造成的屏蔽失效，有效過濾高頻雜波。
3、加裝濾波隔離器件，凈化脈沖波形
干擾嚴重的設備可加裝脈沖隔離放大器、信號濾波磁環。磁環纏繞脈沖線纜兩至三圈，吸收高頻干擾雜波；差分脈沖信號優先選用隔離模塊，阻斷強電干擾竄入控制回路。針對長距離傳輸場景，選用差分脈沖模式傳輸，相比單端脈沖抗干擾能力大幅提升，穩定交流伺服驅動器脈沖指令信號。
4、驅動器參數優化，弱化干擾誤觸發
硬件整改完成后調整伺服內部參數，開啟脈沖數字濾波功能，合理延長濾波時間，過濾毛刺干擾信號。降低脈沖輸入響應靈敏度，避免雜波被驅動器識別為有效脈沖，出現多走、少走位移問題。差分信號設備確認脈沖接收模式，防止信號失真引發定位誤差。

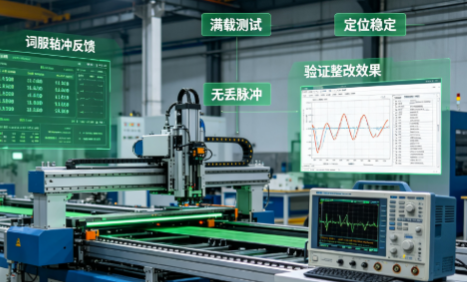

5、整機通電測試，驗證抗干擾整改效果
全部整改完成后空載低速往復運行，再滿載高速連續測試，實時查看伺服脈沖反饋數值，確認無丟脈沖、定位漂移、隨機報警現象。若仍存在輕微干擾，重新檢查布線間距與接地可靠性，優化濾波配件搭配，徹底解決交流伺服驅動器脈沖指令信號干擾問題。
