次聲波發生器工作頻段集中在20Hz以下，極易出現波形削頂、諧波增多、聲壓畸變等次聲波發生器低頻失真問題，嚴重影響次聲試驗、傳感器校準數據精度。系統性排查電路、功率驅動、換能機械、腔體聲學四大模塊，分步開展次聲波發生器失真校正調試，可抑制二次、三次諧波分量，把總諧波失真THD控制在合格區間，保障次聲波發生器輸出正弦波形純凈度。

一、前期檢測，定位失真根源

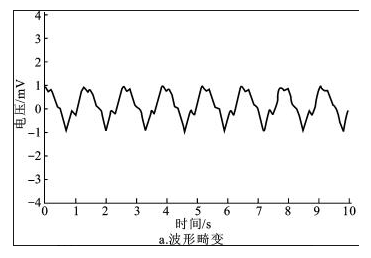

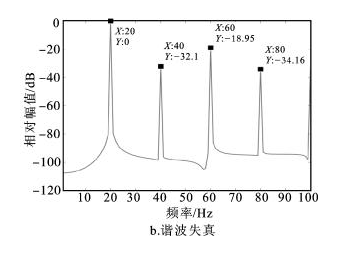

接入示波器、頻譜分析儀，輸入5Hz~18Hz標準正弦掃頻信號，分段采集波形：信號源輸出正常、后端波形畸變=功放/負載失真；全鏈路波形變形=信號源偏置、濾波參數異常。記錄諧波幅值，判斷是電路削波失真、交越失真，還是振膜行程超限帶來的機械非線性失真，為校正調試鎖定方向。

二、前端信號電路校正調試

輸入端耦合電容容量偏小會造成低頻衰減畸變，更換大容量低ESR電解電容，抬升低頻下限截止頻率；增設二階RC低通濾波電路，濾除高頻雜波干擾，避免高頻串擾調制產生互調失真。微調運放靜態偏置電壓，消除小信號過零交越缺口；線路增加屏蔽布線，降低工頻感應噪聲引發的波形毛刺，優化次聲波發生器原始信號質量。

三、功率放大電路失真整改

功放電源濾波電容容量不足、紋波偏大是低頻削波主要誘因，加大主電源濾波電容，搭配高頻退耦電容穩壓；甲乙類功放微調輸出管偏置電阻，消除交越失真。限制功放增益檔位，緩慢提升輸出幅值，出現波形削頂立即回退增益，避免功率管進入飽和區；匹配功放輸出阻抗與換能器阻抗，杜絕負載失配諧振失真，穩定次聲波發生器功率輸出線性度。

四、換能振膜機械結構調校

振膜沖程超限、懸邊剛度非線性、音圈蹭磁是機械失真核心誘因，降低驅動電壓，限制振膜最大位移行程；校正音圈同軸度，清理磁隙雜物，消除摩擦畸變。老化振膜、破損懸邊直接更換，匹配等效容積配重塊，抑制振動非線性形變，大幅降低低頻高次諧波輸出。

五、腔體聲學閉環優化調試

箱體板材單薄、密封不嚴、內部共振會疊加聲學失真，加固箱體加強筋，封堵縫隙提升氣密性；腔體內部鋪設阻尼吸音材料，抑制腔體內駐波諧振。增設位移負反饋閉環電路，采集振膜實際位移信號對比基準波形，自動糾偏補償非線性誤差，深度壓低整體失真率。

六、復測歸檔，鎖定調試參數

校正完成后全頻段復測5Hz、10Hz、15Hz典型次聲頻率，觀測頻譜諧波差值大于20dB為合格；留存增益、偏置、濾波、腔體調試參數臺賬，定期復測校驗，長期維持次聲波發生器低失真運行狀態。
