在氣動管路自控系統里，三通換向閥依靠配套電磁閥完成氣流切換，接線錯誤、調試不到位極易出現換向卡頓、動作失靈、漏氣等故障，影響整條自動化產線運行效率。下面梳理標準化接線與分步調試操作流程，規范安裝操作，快速排查接線隱患，保障三通換向閥動作精準可靠，降低后期運維故障頻次。

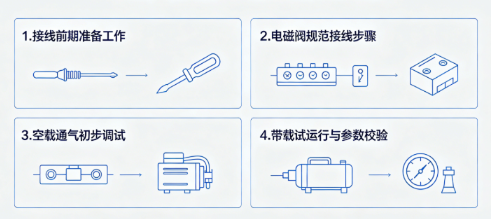

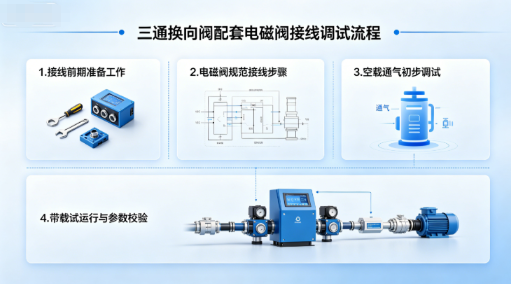

一、接線前期準備工作
作業前切斷總氣源與供電電源，準備萬用表、絕緣膠帶、扎帶、端子排等工具，核對電磁閥電壓規格，區分交流220V、直流24V型號，避免電壓不符燒毀線圈。梳理氣管走向，確認電磁閥出氣口對應三通換向閥兩個控制氣口，做好管路標記，防止氣管接反導致換向反向。檢查線圈接線端子有無銹蝕、虛接、破損，絕緣層開裂必須提前更換線材，杜絕短路漏電風險。
二、電磁閥規范接線步驟
分清電磁閥公共端、進線端，電源線接入線圈接線柱，控制線接入PLC輸出端子，做好線號標識區分換向正向、反向信號。接線完成后緊固接線端子螺絲，避免震動松脫，外露線頭包裹絕緣膠帶；布線整齊捆扎固定，遠離高溫管路、尖銳邊角，防止線材磨損短路。雙電控電磁閥需兩路獨立控制線，分別對應三通換向閥左右換向動作，單電控僅一組控制線，依靠彈簧復位完成換向切換。
三、空載通氣初步調試
接線完成先不通電，緩慢通入低壓氣源，檢查電磁閥與閥體接頭位置有無漏氣，漏氣則重新緊固接頭或更換密封圈。短暫通電測試單路信號，觀察三通換向閥是否對應完成換向動作，記錄動作響應速度；若換向不動，斷電排查線路通斷，使用萬用表檢測線圈通斷，判斷線路斷路或線圈損壞問題。出現換向相反情況，直接對調電磁閥兩根控制氣管即可快速修正。
四、帶載試運行與參數校驗
接入系統額定壓力連續啟停測試數十次，觀察換向是否順暢無卡頓，無內泄、異響問題。微調PLC輸出延時參數，避免頻繁瞬時通斷沖擊電磁閥線圈；連續運行半小時復測工況穩定性，整理調試記錄，留存接線排布圖紙，方便后期檢修維護。整套流程嚴格執行，既能規避接線失誤引發的設備故障，也能延長電磁閥與三通換向閥整體使用壽命，保障流體自控系統長期穩定運行。
