多吸盤組合是自動化搬運、抓取設備的常用配置，合理的管路布局可均衡負壓、減少壓力損耗，避免單點吸力不足、工件傾斜脫落等問題。結合Festo真空發生器特性，遵循標準化布局原則，能充分發揮設備性能，適配各類工業生產場景。
1.主路統一集中供氣
采用集中式主管路設計，由真空發生器引出主真空管道，保證主干管徑充足，滿足多路吸盤氣流需求。主路盡量短直，減少彎道與變徑結構，降低沿程氣壓損耗，為整個吸盤系統提供穩定負壓基礎。
2.分支管路均衡分配
從主路均勻分出分支管路，各路管線長度、管徑保持一致，避免長短差距過大造成吸力不均。單條支路控制吸盤數量不宜過多，按需分組劃分回路，讓每個吸盤獲得均等負壓，保障工件吸附受力平衡。
3.管路配件合理選配
分支節點安裝分流接頭，搭配節流閥、單向閥等配件，可單獨調節單路吸力，彌補接觸面差異帶來的負壓偏差。全程選用耐磨、密封性佳的專用真空氣管，接頭鎖緊到位，杜絕漏氣影響整體管路壓力。
4.規避干擾優化走向
管路遠離運動部件、高溫設備與尖銳棱角，防止管線擠壓、磨損破損。布線整齊規整，不同功能氣路分區排布，真空管路與壓縮空氣管路分開架設，避免氣流相互干擾，延長管路使用壽命。
5.分區防護與運維設計

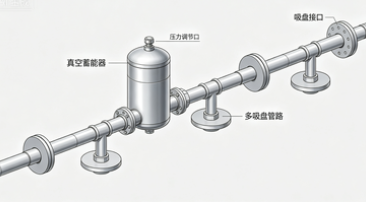

大跨度、多組吸盤工況可增設真空蓄能器，緩沖管路壓力波動。布局時預留檢修空間，方便后期排查漏氣、更換配件。完成布設后逐路測試負壓數值，微調配件參數，確保整套管路系統運行穩定。
