各種基本電氣和電子元件在不同的外圍電路中是通用的。在許多電路中，這些元件用于構建電路，電路分為有源元件和無源元件。有源元件只是提供和控制能量的元件。無源元件可定義為對電能流作出響應并能耗散或儲存能量的元件。這些組件可以在許多外圍設備中找到，如硬盤、主板等。

　　許多電路設計都有不同的元件，如電阻器、電容器、電感器、晶體管、變壓器、開關、熔斷器等。因此，本文簡要介紹了各種電子和電氣工程中使用的不同類型的電子和電氣元件。以下段落以圖形方式詳細描述了每個組件。

　　主要電氣和電子部件--

　　電子電氣工程中使用的主要電氣電子元件主要涉及電阻器、電容器、熔斷器、晶體管、集成電路、繼電器、開關、電機、斷路器等元件。在許多電路中，這些元件用于構建電路。電路分為有源元件和無源元件。

　　有源和無源元件--

　　有源元件只不過是一種提供和控制能量的元件。無源元件可定義為對電能流作出響應并耗散或存儲能量的元件。

　　電阻器--

　　電阻器是限制電路中電流流動的電氣元件。電阻器也可用于向晶體管提供特定電壓。當電流流過電阻器時，電阻器吸收電能，并以熱的形式使其退化。電阻器可能有可變或固定電阻器，可以在熱敏電阻、光刻膠、微調器、壓敏電阻、電位計和倉鼠中找到。流過電阻器的電流與電阻器端子處的電壓成比例。這種關系用歐姆定律表示。歐姆定律表明，由電阻和電阻單位引起的損耗為歐姆。

　　歐姆定律v=IR從這個方程，我們可以得到I=v/R

　　其中V是導體的電位差，I是通過導體的電流，R是導體的電阻。

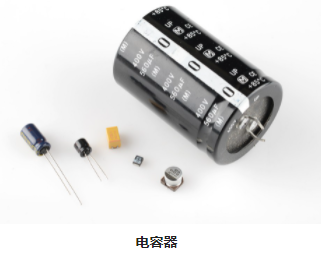

　　電容器--

　　電容器是兩端的線性無源元件。它由兩塊導電板組成，中間有一個絕緣體。電容器的主要功能是在電源對其端子充電時儲存電能。即使斷開電源，它也可以保持充電狀態。在定時電路中，電容器與電阻器一起使用，也可用作濾波器，以允許交流信號并阻斷直流信號。

　　存儲的電荷為q=cv

　　式中，C是電容電抗，V是外加電壓。

　　因此，流過電容器的電流為I=C DV/dt

　　當向電容器施加直流電時，在一組端子上形成正（+）和負（-）電荷。電荷一直保持到電容器放電為止。當向電容器施加交流電流時，在電壓為正的期間，一組極板上會形成正電荷和負電荷。當電壓在第二個半周期內變為負（-）時，電容器在充電電流之前釋放，然后以相反的方式充電。

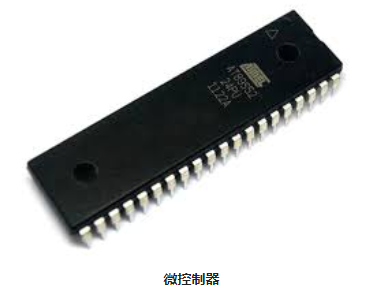

　　微控制器--

　　微控制器是一個集成電路上的小型計算機，它集成了微處理器的所有功能。為了服務于不同的應用，它具有高度集中的片上設備，如RAM、ROM、定時器I/O端口、串行端口、中斷和時鐘電路。它們用于各種自動控制設備，如遙控器、醫療設備、汽車發動機控制系統、電動工具、玩具、辦公機器和其他嵌入式系統。

　　電感傳感器--

　　電感器傳感器、線圈或電抗器是兩端的無源電氣元件。電感器的主要功能是以磁能的形式存儲電能。通常，電感器包括通常繞成線圈的導體，線圈根據法拉第電感定律工作。當電流從左向右流動時，線圈產生順時針磁場。電感器的電感用L表示。

　　帶符號

　　L==（電感器。K.n2。S）

　　L是電感

　　K是長岡系數

　　μ是滲透率

　　N是線圈的匝數

　　S是線圈的橫截面積

　　I是線圈在軸向上的長度

　　變壓器--

　　變壓器是由兩個由鐵芯連接的線圈組成的電氣裝置。它提供了急需的能力，可以輕松地改變電流和電壓水平。變壓器的主要功能是增加（升壓）或降低（降壓）交流電壓。變壓器的工作原理是法拉第電磁感應定律，即通過公共磁通量連接的兩個電路之間的互感。通過兩個繞組之間的互感，變壓器應將電能從一個電路轉換到另一個電路，而無需在它們之間進行電氣連接。它還可以將電源從一個電路轉換到另一個電路，而不改變頻率，但電壓水平不同。

　　在升壓變壓器中，次級線圈比初級線圈包含更多的繞組。對于降壓變壓器，初級線圈中的繞組比次級線圈中的繞組多。這是我們在家里用交流電代替直流電的主要原因之一。變壓器不能用來改變直流電壓?，F在市場上有很多尺寸的變壓器，從小到大。

　　電池組--

　　電池是通過電化學放電反應將化學能轉化為電能的電氣裝置。它由一個或多個電池組成，每個電池都有一個陽極（+）、一個陰極（-）和一個電解液。陽極和陰極與電路一致。有兩種類型的電池；它們是一次電池或一次性電池，二次電池或可充電電池，其中一次電池不可充電，二次電池可充電。

　　熔絲--

　　保險絲是一種材料或導線，用于保護部件，使其免受因流過過大電流而造成的損壞。當流過電路的電流過大時，導線會發熱并損壞。因此，電流停止流動。當保險絲因電流溢出而熔斷時，保險絲元件將吸收一些能量。吸收能量由i2t給出。

　　其中I是中斷電流的峰值。

　　t是清除故障所需的時間。

　　每種類型的保險絲都是為精確的電流量而設計的。標準保險絲包括一組觸點、金屬保險絲元件、連接件和支架等主要部件。熔斷器元件由鋅、銅、銀、鋁或合金制成，以提供可預測的特性。這可能由空氣或材料封閉。

　　二極管/發光二極管（發光二極管）--

　　二極管是一種由半導體材料制成的器件，允許電流沿一個方向流動；它可以防止電流試圖逆轉導線中的電流。這些裝置通常用于將交流電轉換為直流電的許多電子電路中。LED是二極管的替代品。當電流施加到LED上時，它將以特定頻率發光。LED用于鍵盤、硬盤、電視遙控器和許多其他應用。這些設備在計算機和電池供電的電子晶體管中用作狀態指示器非常有用。

　　晶體管--

　　晶體管是一種電子器件，由三個端子組成，由半導體材料制成。它可以控制電壓或電流的流動，并充當電子信號的開關。有PNP和NPN晶體管，大多數電路傾向于使用NPN晶體管。晶體管被設計成不同的形狀和晶體管的三個端子，即基極（b）、發射極（E）和集電極（c）?；鶚O負責激活晶體管，發射極為負極，集電極為正極。

　　集成電路--

　　集成電路的縮寫是IC，有時稱為微芯片。集成電路是制造電阻器、電容器和晶體管負載的半導體器件。它可以用作振蕩器、微處理器、放大器和定時器。集成電路根據其應用可分為線性電路和非線性電路。線性IC或模擬集成電路具有連續可變的O/P，這取決于I/P信號的電平。這些線性IC用作音頻和射頻放大器。數字IC僅在幾個規定的狀態下工作，而不是在連續的信號幅度范圍內。集成電路的應用包括計算機、調制解調器、計算機網絡和頻率計數器。數字集成電路的基本結構是邏輯門，

　　接力--

　　繼電器是利用低功率信號控制電路的機電開關。繼電器由電磁鐵、電樞、一系列電觸點和彈簧組成。最早的繼電器被用作長途電報電路中的放大器。繼電器中的兩個電路之間沒有電氣連接，因為它們通過磁性連接。繼電器用于在電話交換機、計算機等中執行邏輯操作。

　　開關--

　　開關是用于斷開電路、中斷電流和供電的電氣裝置
