超低頻高壓發生器0.1Hz多用于中高壓電力電纜、電機定子絕緣耐壓試驗，接線工序直接決定試驗安全、數據準確度與設備使用壽命，錯接極易引發沿面爬電、高壓擊穿、儀器損毀、人身觸電隱患，整套接線必須嚴守接地、低壓電源、主機倍壓連接、高壓引線、被試品接駁、試驗后拆線六大標準，細化每一處施工細節。

1.系統接地接線（施工第一步）

整套試驗裝置執行單點集中接地，儀器主機接地端子、各節倍壓筒接地端、被測電纜金屬鎧裝、剩余非測試相線、放電棒地線全部匯集在同一接地銅排，接地導線截面積不低于4mm2多股軟銅線，接地極深埋0.8米，土質干燥區域加裝輔助接地極。超低頻高壓發生器所有接線夾具打磨氧化層，緊固無松動，禁止地線串聯搭接、借用自來水管與避雷網接地，防止試驗時地電位漂移產生感應高壓。電纜試驗中非測試三相線芯短接統一入地，禁止相線懸空懸浮帶電。

2.低壓供電線路接線規范

設備220V供電單獨布設供電回路，前端裝配獨立空開與漏電保護裝置，嚴禁同變頻器、大功率焊機、風機共用電源。超低頻高壓發生器原廠電源線完好無破皮開裂，低壓控制線與高壓引線分區走線，兩種線纜安全間距不小于50cm，避免高壓感應擊穿低壓絕緣。電源接線完畢后空載合閘，確認主控面板指示燈正常，無漏電跳閘后才可接續高壓部件。

3.主機與倍壓筒對接要求

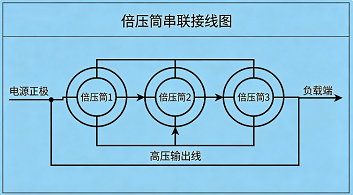

多段倍壓筒串聯升壓時嚴格依照機身編號依次拼接，高壓對接端面保持潔凈干燥，無粉塵、水汽、金屬碎屑，低壓通訊線使用配套航空插頭，旋轉鎖扣完全鎖緊，禁止蠻力錯插。超低頻高壓發生器倍壓筒體平穩擺放，周邊遠離墻體、鋼結構、金屬雜物，預留充足絕緣安全距離，陰雨高濕天氣盡量縮短串聯長度，降低表面爬電概率。

4.高壓輸出引線布設標準

高壓端選用原廠專用耐高壓軟引線，禁止普通塑膠導線替代，引線盡可能縮短長度，全程懸空架設，杜絕拖地觸碰地面、金屬支架。超低頻高壓發生器引線走線避免直角彎折，減少尖端電暈損耗，環境濕度偏大時加裝絕緣支撐件，引線周邊禁止人員隨意穿行。

5.被試設備端頭接線細則

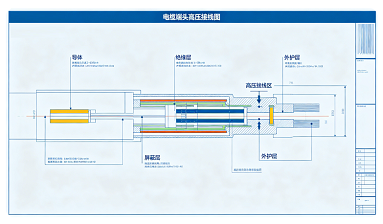

被測電纜終端頭擦拭除塵、去除表面油污雜質，高壓夾頭牢固夾持導體，不能夾在絕緣外皮上超低頻高壓發生器。戶外試驗端頭做好防雨遮擋，露水、雨水嚴禁淋在接線位置，多芯電纜逐相輪流試驗，未測試相始終短接接地，杜絕相間感應過壓損壞絕緣。

6.試驗完畢拆線操作規范

超低頻高壓發生器試驗斷電后先用專用放電棒多次充分放電，確認無殘余電壓，遵循先拆高壓引線、再拆倍壓連接線、最后拆除地線與電源線的順序反向拆線，禁止未放電直接觸碰接線端子。
